7-6 LLC通訊協定
LLC可提供給網路層多種服務類別，不同的服務類別有相對應的介面程式呼叫，來建立兩個LLC通訊實體之間連線。LLC提供給網路層的服務類別，有下列三種：

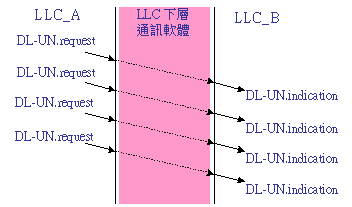

其中Typ1和Type3服務方式係提供非連接方式，Type 2服務則提供連接方式。在Type1和Type 3服務下，每一筆被傳送的資料單元（LLC-PDU）都被當成一個通訊中的獨立個體。網路中根據其中的目的位址來傳送資料，也就一般所說的『電報傳輸』（Datagram）方式服務，並不保證資料是否可以安全到達目的地。Type 3增加回應確認的功能，目的地如果有接收到訊息，會回應一個確認訊息給傳送端。在Type 2服務之下，資料傳送之前必須建立通訊連線（虛擬鏈路），然後才依照連線傳送資料。此時傳送端的LLC和接收端的LLC會依照通訊協定標準，排除各種傳輸中發生的問題，如資料錯誤、資料重複、順序不對等等。如此才能使資料正確又按照順序（In-order）傳送。 7-6-1 Type 1 非連接服務 Type 1『非連接服務』（Connectionless Service）沒有『回應基礎呼叫』和『確認基礎呼叫』，只提供要求和通知兩種介面程式。一般應用在廣播訊息給所有工作站，或應用在建立連線時的控制訊息傳送。它的介面程式呼叫時序如圖 7-15 所示。
圖 7-15 Type 1 非連接服務 當上層通訊軟體要求Type 1 非連接服務的傳送方式時，LLC 會用到下列 U-format 的命令（命令格式請參考圖 7-10）。
如圖 7-16 中，User_A 欲發送訊息給 User_B。當 LLC_A 接收到 DL_UNITDATA-request 介面程式後，依照程式內包含的命令（UI、XID 或 TEST）傳送給對方 LLC_B。LLC_B 再將該命令包裝為 DL_UNITDATA.indication 介面程式傳送給 User_B。
圖 7-16 Type 1 與 U-format 命令 7-6-2 Type 2 連接導向服務 Type 2『連接導向服務』（Connection-oriented Service）的連線管理包含連線建立、資料傳送與連線終止等三個時相，如圖 7-17 所示。相同的，Type 2 服務會使用到 Type 2 的介面程式。以下分別介紹它們與格式命令之間的關係：（有關格式命令請參考 7-4 節介紹）

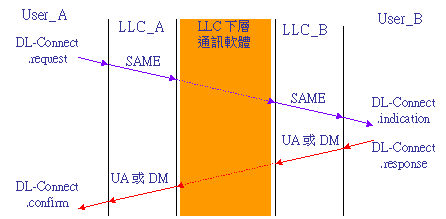

圖 7-17 Type 2 連接導向連線運作圖 (A) 連線之建立、終止與 U-format 命令 在圖 7-17 的連線建立時相中，會使用到 U-format 格式中的 SAME、UA 和 DM命令，它們之間的關係如圖 7-18 所示。首先，要求連線端 User_A傳送 DL_Connect.request 給 LLC_A，LLC_A 發送 SAME（設定連線模式）命令給對方 LLC_B，LLC_B 再傳送 DL_Connect.indication 給上層使用者 User_B，User_B 回應 DL_Connect.response 給 LLC_B，其中包含是否同意連線的訊息。如同意連線，則 LLC_B 回應 UA 給 LLC_A；否則回應 DM。LLC_A 將 LLC_B 的回應訊號包裝後，以 DL_Connect.confirm 回應給 User_A。 連線終止的動作如同連線建立，它會用到 U-format 中的 DISC 與 DM 兩個命令。首先 LLC_A 收到 DL_Disconnect.request 便發出 DISC 給對方 LLC_B，LLC_B 再將該訊號包裝成 DL_Disconnect.indication 給 LLC_B 的使用者 User_B。User_B 回應 DL_Disconnect.response 給 LLC_B，LLC_B 便發送 DM 給 LLC_A，LLC_A 再回應 DL_Disconnect.confirm 給 LLC_A 的使用者（User_A）。

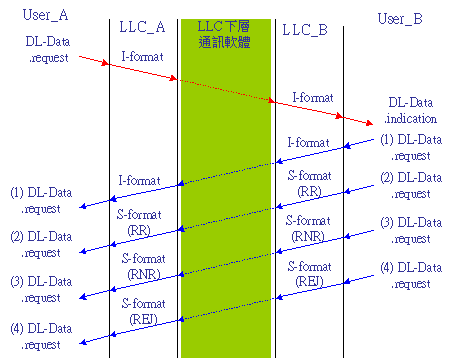

圖 7-18 Type 2 建立連線的訊號方式 (B)資料傳送與 I-format、S-format 命令 圖 7-19 為資料傳送的訊號方式。如果 LLC_A 和 LLC_B 兩端之間都在傳送資料，它們之間確認訊號是利用『搭順風車』（Piggyback）方式回應。也就是 LLC 接收 DL_DATA.request 時，將 N(S) 和 N(R) 包裝於 I-format 的命令格式之中，而其中 N(R) 就是以搭順風車方式回應確認（滑動視窗法），如圖 7-21 中的 (1) 訊號。但如果只有單方向傳送資料，接收端無法搭順風車回應訊號給傳送端。這種情況下接收端必須使用 S-format 的 LLC-PDU 來回應確認訊息（N(R)）。而在 S-format 之中只有 N(R) 欄位，而沒有 N(S) 的欄位。其中：
圖 7-19 Type 2 資料傳送的訊號方式 (C) 流量控制 在 LLC 雙方連線建立後，傳送端可連續發送多筆資料給對方，對方只要回應給傳送端已安全接收到第幾筆資料便可，不需要每一筆資料都回應確認訊號。流量控制就是管理雙方在通訊連線上多筆資料的流動，包括資料的確認和錯誤資料如何重新傳送。一般電腦網路上的流量控制都採用『滑動視窗法』（Sliding Window）。這裡我們僅針對 LLC 流量控制的特殊特性作簡單的介紹，至於詳細運作原理，請參考本書 3-4 節。 Type 2 連接導向的通訊鏈路是屬於雙工方式，表示雙方的 LLC 都可接收與傳送資料，因此，雙方都必須有傳送緩衝器和接收緩衝器。LLC 將接收到的資料填入接收緩衝器，在適當的時機再傳送給上一層通訊軟體。同樣的，LLC 將上一層所欲傳送的資料填入傳送緩衝器，再依序發送到對方。上一層的資料也許非常大，我們必須依照 LLC-PDU 封包的大小分割成若干個，再依照順序填入傳送緩衝器。也就是說，每一筆資料都編有序號，無論接收或傳送都必須依照序號順序。至於緩衝器空間是否足夠接收新的 PDU，可利用 I-format 內的 P/F 位元來通知對方。

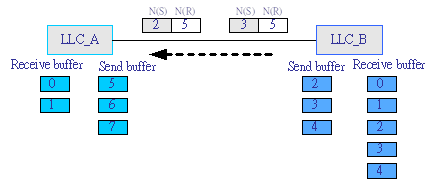

圖 7-20 (b) Type 2 的流量控制之 2 7-6-3 Type 3 非連接附確認服務 Type 3 『非連接附確認』（Connectionless with Acknowledge）服務非常類似於Type 1，兩者皆是提供非連接方式。但 Type 3 接收端接收到訊息時，必須回應確認訊號，因此，它比Type 1較為可靠，一般應用於重要訊息廣播或查詢使用。 在 Type 3 服務中，每一筆資料都要求回應，以達到可靠性的傳輸。因此，對於大量資料傳送的效率較差，只適合用於少量資料的傳送。對於大量資料傳送還是 Type 2比較適合。基本上，Type 3 的傳送服務和 Type 2 有很大的不同點，Type 2 傳送資料是由上層發動後再由 LLC 傳送出去，回應訊號也是由上層通訊軟體告知後再由 LLC 發送給對方。Type 3 則不然，上層通訊軟體首先將欲發送的資料單元，存放在 LLC 層內，LLC 層再找適當的時機發送給對方 LLC。對方 LLC 接收到後，立即回應確認訊號給傳送端 LLC，再找適當的時機將資料單元傳送給上層的通訊軟體。因為在 Type 3 的 LLC-PDU 上沒有序列編號，所以一次只能傳送一個資料單元。如果，發送端的上一層速率過快，重覆傳送資料單元給 LLC 層，可能造成資料蓋覆，而遺失資料單元。同樣的，接收端的上層通訊軟體速率過慢，也可能會造成 LLC 層上的資料被蓋覆掉。有關於Type 3的傳輸運作方式有下列四種情況： (A) 成功的資料傳送 網路層軟體可利用DL_DATA_ACK.Request要求LLC-A將資料傳送給對方，並要求對方回應。對方LLC-B接收到該筆資料後，以DL_DATA_ACK.indication通知其上層的通訊軟體（網路層）並且即時回送一個回覆訊息。LLC-A收到此回覆訊息以後以DL_DATA_ACK_STATUS.indication通知上一層通訊軟體（網路層），對方已正常接收到資料。如圖7-21 (a) 所示。

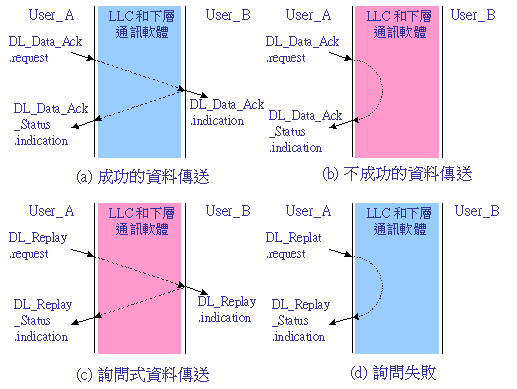

圖 7-21 Type 3 的傳送方式 (B) 不成功的資料傳送 當LLC-A傳送出資料訊息後，在一段時間後（Time out）沒有接收到對方LLC-B傳回來的回覆訊息，則LLC-A以DL_DATA_ACK _STATUS.indication通知其上層通訊軟體（網路層），告知傳送失敗的原因。如圖 7-21 (b) 所示。 (C) 詢問資料傳送 除了主動傳送資料外，Type 3服務也提供邀請其他工作站傳送資料的服務。上層通訊軟體（網路層）可利用DL_REPLY.request邀請（或詢問）對方傳送資料。對方的LLC-B以DL_REPLY.indication通知上一層通訊軟體（網路層），並且立即回覆訊息給傳送端。傳送端的LLC-A接收到回應訊息後，以DL_REPLY_ STATUS.indication通知上一層通訊軟體（網路層）邀請或詢問的結果。如圖 7-21 (c) 所示。 (D) 詢問失敗 如同詢問資料的傳送一樣，但當傳送端LLC-A經過一段時間後（Time out）未接收到對方回應訊息，便以DL_REPLY_STATUS.indication通知上層通訊軟體（網路層）詢問失敗的原因。如圖7-21 (d) 所示。 詢問式資料傳送必須要兩個介面程式配合。如上層通訊軟體有資料需要LLC層等待對方來詢問傳送，首先上層通訊程式以DL_REPLY_UPDATE.request，將資料填入LLC層，當LLC層接收到對方詢問傳送資料時，便立即將資料送出。LLC層接收到本身電腦填入資料，可以用DL_REPLY_UPDATE_STATUS.indication回應上層（網路層）已填入資料。如果上層通訊軟體重複填入資料，LLC層將保留最新資料，而拋棄舊資料。
|
