7-5 LLC 介面規格

內容：

          如圖7-6 所示，LLC 上下層之間的介面規格有下列兩種：

  • Network/LLC 介面規格

  • LLC/MAC 介面規格

以下分別敘述之：

7-5-1 基礎呼叫

網路上每個通訊層次都是建構成獨立的軟體實體，上下層之間的通訊交換行為必須利用介面程式（Interface）來呼叫。為了標準化，通訊軟體的介面程式都以『基礎呼叫』（Primitive）為基礎，再依照介面程式的功能建構成各種介面程式。一般有下列四種基礎呼叫：（如圖 7-13 所示）

  • 要求基礎呼叫（Request Primitive）

  • 通知基礎呼叫（Indication Primitive）

  • 反應基礎呼叫（Response Primitive）

  • 確認基礎呼叫（Confirm Primitive）

圖 7-13 (a) 為兩個通訊實體（LLC）間的通信動作，上層通訊軟體（網路層）經由『要求』基礎呼叫（Request Primitive）來向本層（LLC-A）提出服務要求，此要求將經過網路傳送達對方的對等層次（Peer-to-Peer）。接收端的對等層（LLC-B）則以『通知』基礎呼叫（Indication Primitive）來通知上一層的通訊軟體（網路層）。接收端的通訊軟體以『回應』基礎呼叫（Response Primitive）回應接收端的對等層（LLC-B）。回應訊號經過網路上傳輸到本層（LLC-A），本層次（LLC-A）以『確認』基礎呼叫（Confirm Primitive）來回答剛才所提出的要求，到底是成功或失敗，或其他訊息回應。圖 7-13 (b) 是以程式介面方式表達四個基礎呼叫的動作，以時間軸來繪圖。

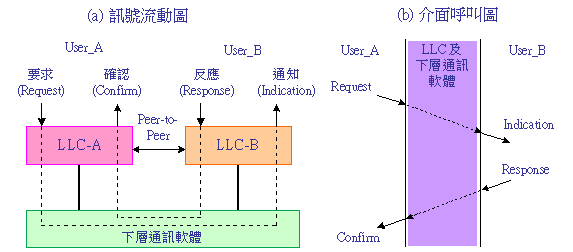

圖 7-13 基礎呼叫動作

7-5-2 Network/LLC 介面規格

LLC 所提供的服務有三種類型（Type 1 ~ 3），因此，網路層（或其他應用程式）和 LLC 之間的介面也有三種形式相對應：Type 1、Type 2 與 Type 3，以下分別介紹這三種介面程式（下小節介紹其運作程序）。

(A) Type 1 介面程式

Type 1 介面程式是使用於非連接導向服務，因此沒有反應（Response）及確認（Confirm）兩種基礎呼叫，只有下列兩個介面程式：

  • DL_UNITDATA.request （傳送資料要求）

  • DL_UNITDATA.indication（接收資料通知）

(B) Type 2 介面程式

Type 2 介面程式是使用於連接導向服務的通訊，根據不同的功能可區分為下列五大項：

  • 連線建立時相 (Connection Establishment Phase)

    • DL_CONNECT.request （要求連線）

    • DL_CONNECT.indication（要求連線通知）

    • DL_CONNECT.response （連線要求回應）

    • DL_CONNECT.confim（連線要求確認）

  • 資料傳送時相（Data Transfer Phase）

    • DL_DATA.request（資料傳送要求）

    • DL_DATA.indication（資料傳送通知）

  • 連線終止時相（Data Transfer Phase）

    • DL_DISCONNECT.request（要求終止連線）

    • DL_DISCONNECT.indication（終止連線確認）

  • 連線的重設（Connection Resetting）

    • DL_RESET.request（重設要求）

    • DL_RESET.indication（重設通知）

    • DL_RESET.response（反應重設）

    • DL_RESET.confirm（確認重設）

  • 連線的資料流量控制（Connection Flow Control）

    • DL_CONNECTION_FLOWCONTROL.request（流量控制要求）

    • DL_CONNECTION_FLOWCONTROL.indication（流量控制通知）

(D) Type 3 介面程式

Type 3 介面程式是使用於非連接導向附帶確認服務的通訊連線，其命令程式如下：

  • DL_DATA_ACK.request

  • DL_DATA_ACK.indication

  • DL_DATA_ACK_STATUS.indication

  • DL_REPLAY.request

  • DL_REPLAY.indication

  • DL_REPLAY_STATUS.indication

  • DL_REPLAY_UPDATE.request

  • DL_REPLAY_UPDATE_STATUS.indication

7-5-3 LLC/MAC 介面規格

LLC 是利用 MAC 所提供服務來傳送和接收 LLC-PDU。LLC 利用下列三種命令和 MAC 溝通：

  • MA_UNITDATA.request

  • MA_UNITDATA.indication

  • MA_UNITDATA_STATUS.indication

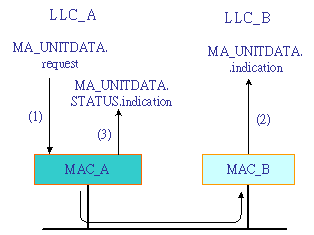

圖 7-14 為LLC 和 MAC 之間的運作情形。假設 LLC_A 欲將 LLC_PDU 透過 MAC_A 傳送給 LLC_B：

(1) 首先 LLC_A 發送 MA_UNITDATA.request 要求 MAC_A 傳送 LLC_PDU，MAC_A 便將該資料透過網路傳送給 MAC_B。

(2) MAC_B 收到該資料後以 MA_UNITDATA.indication 命令傳送給 LLC_B。

(3) 當 MAC_A 將資料發送後，便以 MA_UNITDATA.STATUS.indication 命令通知 LLC_A 是否傳送成功。

圖 7-14 LLC/MAC 介面程式的運作
