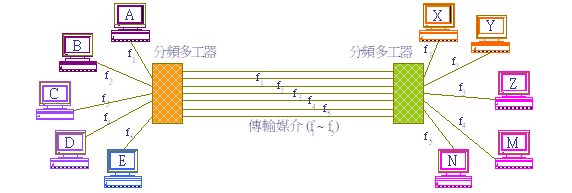

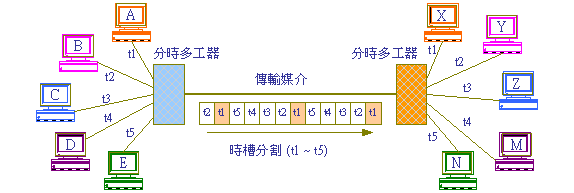

數據傳輸所說的『頻寬』（Bandwidth），一般都是指『資料傳輸率』（Data Rate），表示該線路每秒可傳輸多少位元數（bits per second, bps），例如10Mbps（每秒一千萬個位元）或200 Mbps（每秒兩億個位元）的頻寬。某一傳輸設備可以傳輸多少頻寬，不僅是傳輸媒介的因素，還必須配合許多相關設備，例如多工器、交換機、數據機等裝置；所以一個傳輸設備的頻寬是由若干個傳輸裝置共同來完成。另外，針對傳輸媒介上的訊號變化率，稱之為『鮑爾率』（Baud Rate），也就是常說的傳輸媒介上的頻寬。 如果以寬頻傳輸之媒介而言，頻寬就是媒介上可以承載的最高頻率。一般同軸電纜為 300 ~ 750 MHz，Cat-5 之雙絞線為 45 MHz，依不同的材質，其所能承載的頻率範圍相差很大。在傳輸媒介上訊號變化率不一定等於資料傳輸率，這牽涉到編碼技巧，例如，基頻傳輸上的曼徹斯特編碼（Ethernet 網路），訊號變化率是資料傳輸率的兩倍（每個位元中間都有變化）。在寬頻傳輸上，Dial-up 數據機所調變的訊號變化率為 3 KHz，而資料傳輸率可達到 56 Kbps。 在區域網路或骨幹網路上所講的頻寬，是該網路設備所能承載的最高資料傳輸率，也是該網路的共享頻寬。例如，某一骨幹線路的頻寬為100 Mbps，而網路上連接50部電腦，也都具有 100 Mbps的傳輸能力。這表示50部電腦共享100Mbps的骨幹頻寬，且當任何一部取得網路使用權時，是以100Mbps速率傳輸資料。但並非每一部電腦皆能獨享骨幹頻寬，如果按照平均分配，每部電腦只取得2Mbps的頻寬；幸而並非每一部電腦都同時在傳輸資料，所以一般使用情況還好。然而一旦網路上傳輸資料過於頻繁時，也許骨幹頻寬就會不符所需。 『多工技術』（Multiplexing）的目的是要在一條傳輸媒介上同時傳送多筆資料。也就是說，如何在一條實體連線上建立多條虛擬通道，每一條虛擬通道皆能在兩個通訊實體之間提供連線。傳輸媒介上有兩個基本多工技術：分頻多工和分時多工，以下分別敘述之。 2-11-1 分頻多工技術 將傳輸媒介所能承載的頻譜分割成若干個頻道（Channel），每一頻道佔用一小段的頻寬，而通訊設備雙方則可利用某一頻道的頻寬傳輸資料，這些頻道稱為『虛擬通道』（Virtual channel）。應用這樣的概念，傳輸媒介上就可以同時傳輸多筆資料，也可讓多個通訊設備同時連線，此技術稱之為『分頻多工』 (Frequency Division Multiplexing, FDM) 技術。如圖 2-21 所示，將傳輸媒介的頻譜分割為 5 個頻道，以產生 5 個虛擬通道，其中電腦 A 和電腦 X 之間使用 f1 通道通訊。 圖 2-21 分頻多工技術 2-11-2 分時多工技術 『分時多工』( Time Division Multiplexing, TDM) 技術是將傳輸媒介的使用時間分割成若干個固定的時槽（Time Slot），每一時槽佔用一小段時間（例如20ms），而這一小段時間就是一個虛擬通道。通訊時，互連的雙方會被設定在某一時槽上傳送資料，也就是說，在某段時間內它（它們）擁有傳輸媒介的使用權；而就較長時間來看，整個傳輸媒體就有多條連線「同時」傳送資料。如圖 2-22 中，電腦 A 和電腦 X 使用 t1 時槽通訊、B 和 Y 使用 t2 時槽通訊…對整個傳輸媒介而言，就有 5 條通訊通道（虛擬通道）。 圖 2-22 分時多工技術
|
