18-2 FDDI 網路架構
FDDI 網路為雙環架構,是由主環和次環所構成,兩者都只能朝單方向傳送訊號。正常情況下符記和訊框是經由主環傳遞。而次環的傳輸方向和主環相反,如纜線斷裂或工作站故障,網路會利用次環網路重新建構傳遞訊號的迴路,使整個網路不致於中斷。圖 18-2 為 FDDI 網路基本架構,網路上有三個主要元件:

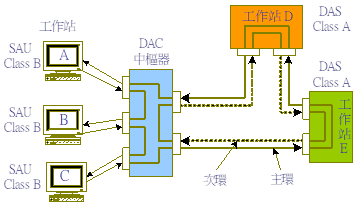

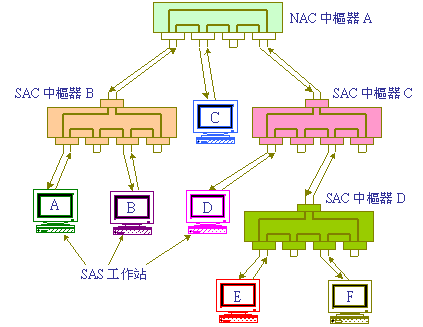

圖 18-2 FDDI 網路基本架構 (1) 單銜接埠工作站(Single-Attachment Station, SAS):一般稱為 Class B 工作站。此類型工作站提供單一個 FDDI 連接埠,只能連接主環網路,不具有容錯的功能。 (2) 雙銜接埠工作站(Dual-Attachment Station, DAS):一般稱為 Class A 工作站。此類型工作站具有二個 FDDI 連接埠,可同時連接網路上的主環和次環,具有容錯的功能。 (3)中樞器(Concentrator):提供若干個工作站連接埠,讓工作站可以直接連接到 FDDI 網路。中樞器所提供的工作站連接埠只有銜接到主環網路,因此銜接其上的都屬於 Class B 工作站。 一般中樞器都是屬於『雙銜接埠中樞器』(Dual Attachment Concentrator, DAC),DAC 可以銜接到網路的主環及次環,具有容錯的功能。但我們架設網路時,也可選擇單一銜接埠的『單銜接埠中樞器』(Single-Attachment Concentrator, SAC),SAC 只連接到主環,因此並沒有容錯的功能。另外『無銜接埠中樞器』(Null Attachment Concentrator, NAC)是作為單環網路的控制中心,亦是網路的『根』(Root)連接點。 18-2-1 網路實體架構 基本上 FDDI 網路是屬於雙環架構,但是透過各種中樞器(DAC、SAC、NAC)的連接也許就會產生不同的網路形狀。就如 Ethernet 網路一樣,透過集線器連接後網路形成星狀或樹狀的拓樸圖。因此,FDDI 透過中樞器連接後實體連線就成為『樹狀雙環』(Dual Ring with Tree)的架構。但為了適合各種環境需求,也許會延伸不同的網路型態如下: ● 含樹狀雙環架構(Dual Ring with Tree) ● 不含樹狀雙環架構(Dual Ring without Tree) ● 含樹狀單環架構(Wrapped Ring with Tree) ● 不含樹狀單環架構(Wrapped Ring without Tree) ● 單環樹狀架構(Single Ring with Tree) 圖 18-3 為『單環樹狀網路』(Single Ring with Tree),中樞器 A 是無銜接埠中樞器(NAC),另外中樞器 B、C 和 D 為單一銜接埠中樞器(SAC)。整個網路只有主環而沒有架設次環,因此這個網路就不具有容錯的功能。所連接之工作站都屬於 Class B 型態,而 Token 傳遞方向為:A → B → C → D → E → F → A。

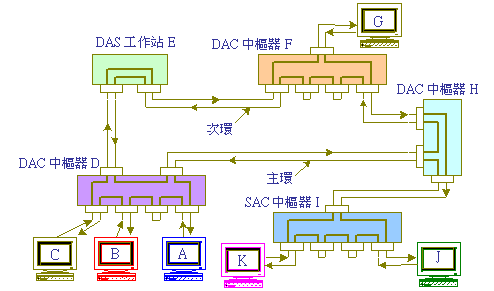

圖 18-3 單環樹狀的實體架構圖 圖 18-4 是『雙環樹狀網路』(Dual Ring with Tree),網路上所有中樞器(DAC)都具有二個銜接埠連接到主環和次環。工作站 E 是屬於 Class A 型態(DAS)可直接連接到網路的骨幹上。其他工作站都屬於 Class B 工作站,只連接到網路的主環環路上,而且必須透過中樞器連接。由圖可看出,主環和次環的訊號傳遞方向是相反的。
圖 18-4 雙環樹狀的實體架構圖 18-2-2 網路邏輯架構 FDDI 網路的邏輯架構是表示符記(Token)在網路上傳遞路徑。FDDI 網路透過中樞器連接後,無論實體架構的型態如何,其邏輯架構最多只能有二個邏輯環:主環和次環。在正常情況下,符記只依循在主環上傳遞繞行,而次環路僅作為預備使用,並不傳遞符記;但當網路發生故障,並經重整跨接後,符記才會經由次環路傳遞。如果將圖 18-4 的雙環樹狀架構圖轉換為邏輯架構圖,便如圖 18-5 所示,可觀察出在正常情況下符記傳遞的方向為(主環):A → B → C → D → E → F → G → H → I → J → K → A;而次環傳輸方向為:D → H → F → E → D。
