17-6 Token-Ring 訊號增益器

內容：

Token-Ring 網路是利用訊號增益器連接工作站和環狀網路，我們分別介紹其功能和狀態：

17-6-1 訊號增益器之功能

訊號增益器的主要功能有：

(1) 將訊框加入環狀網路中（Frame Insertion）：每一工作站取得 Token 後，便可透過訊號增益器將訊框發送至網路上。

(2) 接收網路上訊框（Frame Reception）：未持有 Token 者負責傳遞資料，訊框依序進入訊號增益器，將其複製一份後再往前發送。當整個訊框皆複製後再判斷其目的位址（Destination Address）是否為自己，是則保留；否則丟棄該訊框。

(3) 移除訊框（Frame Removal）：由於網路結構是環狀，如果發送的訊框沒有移除的話，它將會不停的在網路上循環繞行，所以必須由發送端的訊號增益器將訊框移除。

17-6-2 訊號增益器之狀態

訊號增益的工作狀態有下列三種：（如圖 17-9 所示）

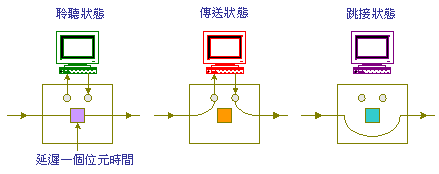

圖 17-9 訊號增益器狀態

(1) 聆聽狀態（Listen State）：工作站在接收情況時，訊號增益器便處於聆聽狀態。資料串的每個位元依序進入訊號增益器，並經過一個位元時間的延遲後再轉送出去。利用這一位元時間，可同時完成下列工作：

(a) 巡視經過的位元串（Bit Stream），並做特殊位元串的辨識工作，如辨識 Token 或目的地位址等等。

(b) 將進入的位元複製一份給工作站。

(c) 在一個位元通過時修改其值。如將 Free Token（T = 1）修改成 Busy Token（T = 0），或加入確認位元等等。

(2) 傳送狀態（Transmit State）：工作站在傳送資料的狀態下，訊號增益器將訊息傳送出去，並且由另外一端收回訊息。

(3) 跳接狀態（Bypass State）：如果工作站故障或關機時，訊號增益器會自動進入跳接狀態，訊號可直接經過而不作任何處理。
