14-2 廣域網路之連接型態
廣域網路連結各地的大都會網路、區域網路、乃至個人網路，可歸類為下列三種連接型態。 14-2-1 WAN 點對點專線連接 『點對點鏈路』（Point-to-Point）表示連接雙方的區域網路是透過 WAN 的專屬連線連結，這種架構是早期網路上，使用最普遍的連接方式，一般都是向電信公司『租用專線』（Leased Line）。WAN 網路只負責提供一條雙向的專屬連線，該連線已永久建立完成，並固定在某一速率下傳輸，如圖 14-3 所示。

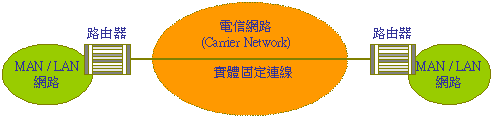

圖 14-3 WAN 點對點鏈路 點對點鏈路的傳輸方式有：電報傳輸（Datagram）和數據串列傳輸（Data-Stream）兩種方式。電報傳輸將訊框整合後，已無法區分每一訊框的位址格式；而數據串列傳輸則保留每一訊框的位址格式，而且傳輸當中也會檢查目的位址。提供租用專線的電信網路（Carrier Network），一般都是用於電路交換系統，例如，數據交換機、數位交換機（電話系統）或 ISDN 交換機。 點對點鏈路最主要的特性是，連線建立方式是屬於電路交換（第四章介紹），也就是說，當連線建立後，無論是否有訊息在傳輸，都必須保留該連線的專屬頻寬，而無法和其它通訊設備共享。由此可見，利用點對點鏈路費用較為昂貴，目前除了特殊系統（如股票系統）使用外，已漸為少用。 14-2-2 WAN 虛擬電路連接 電路交換系統所提供的點對點連線，所佔用的網路資源過於龐大，目前電信網路大多採用『虛擬電路』（Virtual Circuit）交換方式，以提高網路資源的使用率。雖然 WAN 虛擬電路的頻寬可和其它通訊設備共享，但也必須保證某種程度的服務品質，有下列兩種連線方式：（如圖 14-4 所示） (1) 永久式虛擬電路（Permanent Virtual Circuit, PVC）：電信網路內之虛擬電路已被永久固定，並依照客戶承租速率提供服務，而不用再建立連線。PVC 非常類似點對點的鏈路，但有些交換機會提供品質服務的保證（如 ATM 交換機），而點對點鏈路就無此功能。一般來講 PVC 的費用比較低廉，承租費用可依照使用頻寬來計算，也比較合理。 (2) 交換式虛擬電路（Switched Virtual Circuit, SVC）：SVC 和 PVC 最大的不同是，SVC 並未固定連線，但也是依照客戶承租的速率和服務品質進行傳輸。客戶端需要傳輸資料時，再建立連線。理論上，承租費用應該會比 PVC 低廉，但目前各電信公司和客戶之網路的連線，還未達到此連接能力，因此，一般 NAP 並未提供 SVC 連線的承租業務。 提供 WAN 虛擬電路的電信網路，目前以 ATM 網路和訊框中繼網路佔大部份。ATM 網路不但傳輸速率比訊框中繼網路快，而且還提供有服務品質保證的功能，因此，目前訊框中繼網路也正漸漸被淘汰。

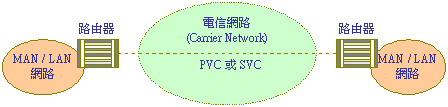

圖 14-4 WAN 虛擬電路 14-2-3 WAN 撥號連接 廣域網路欲結合各地區之網路系統，最簡捷的方法是利用現有的電話網路系統，遠端電腦透過電話撥號來連結網路，雖然受限於電話線路的影響，傳輸速率較慢（56 Kbps 以下），但連結範圍較大（依照電話網路所涵蓋的範圍）。

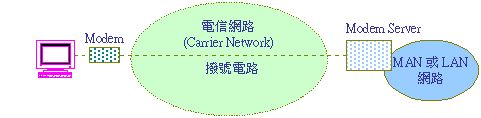

圖 14-5 WAN 撥號電路 圖 14-5 為透過電話系統的撥號網路。目前電話系統都是屬於分時同步多工（TDM）方式傳輸，電話語音採用 8KHz 取樣的 PCM（Pulse Code Modulation）調變方式，電話線的傳輸頻寬，則限制在 2KHz ~3KHz 以內，因此，利用電話系統的撥號電路的傳輸速率，只能提供到 56 Kbps，但如果採用 ISDN 網路的撥號系統，傳輸率可以達到 128 Kbps。又在撥號電路上，遠端電腦和近端網路上都必須具備相對應的數據機（Modem），同時也需要相對應的點對點線路，當撥接後，該連線也成為專屬連線（如同撥接電話），因此，電路費用也較高。目前致力發展寬頻網路，不但可減少電路費用，更可提高傳輸速率（不受 PCM 影響）。
|
