11-9 ATM 定址及位址註冊

內容：

如同一般傳統電腦網路一樣，網路（如，Ethernet）上任何一部工作站都必須給予一個唯一的名稱（如，Ethernet 位址）。在 ATM 網路上任何一部交換機或工作站（或其它設備）也都必須給於一個唯一的名稱，但在定址方面有兩個重點和一般網路不同：(1) 位址格式必須符合較廣泛的環境；(2) 工作站位址必須經過註冊才有效。以下分別述之：

11-9-1 ATM 位址格式

在專屬（Private）ATM 網路上，ATM Forum 制定了三種 UNI（User-Network Interface）位址格式，這三種位址格式都是由 OSI NSAP（Network Service Access Point）發展出來的，但也不盡然完全相同。ATM 網路將 MAC 位址加入 ATM 位址內，使 ATM 網路較能容易和一般區域網路相容，而能共同運作於同一網路上，稱之為『ATM 端點系統位址』（ATM End System Address）格式。這三種位址格式為：『資料國碼位址格式』（Data Country Code address format, DCC）、『國際碼指定位址格式』（International Code Designator address format, ICD）和 『ATM E.164 格式』，位址長度皆為 20 位元組。其格式如圖 11-25 所示，各欄位功能如下：

(1) AF（Authority and Format Identifier）：長度為 1 位元組，用來辨識位址的格式，如位址格式為 DCC，則 AFI 是 39；如 ICD，則 AFI = 47；如 ATM E.164，則 AFI = 45。

(2) DCC（Data Country Code）：長度為 2 位元組，用來記載此位址，已被哪個國家所註冊使用。

(3) IDC（International Code Designator）：長度為 2 位元組，用來標示被註冊的國際指定碼。

(4) DFI（Domain Format Identifier）：長度為 1 位元組，用來說明後面欄位的結構。

(5) AA（Address Authority）：長度為 3 位元組，用來指示後面位址的使用認可。

(6) RSVD（Reserved）：長度為 2 位元組，保留將來使用。

(7) RD（Routing Domain）：長度 2 位元組，用來定義唯一的路徑網域（Routing Domain），表示在此網域之中，這個位址是唯一的。

(8) AREA（Area）：長度為 2 位元組，定義路徑尋找中的唯一的區域。

(9) E.164：長度為 8 位元組，用來存放 ISDN 電話號碼。

(10) ESI（End System Identifier）：長度為 6 位元組，定義區域（AREA）中的端點系統（End System）位址，即是 802 系列中 MAC 位址。

(11) SEL（Selection）：長度為 1 位元組，用來選擇端點系統中的存取點（Access Point）。

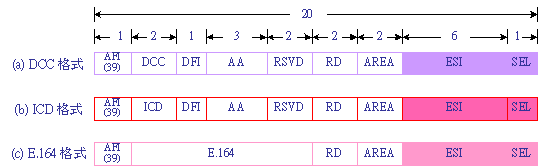

圖 11-25 ATM 位址格式

11-9-2 ATM 位址註冊

        ATM 工作站連結網路之前必須先做註冊的動作，就稱為『定址』（Addressing）。註冊的動作是要讓該工作站在 ATM 網路上產生一個唯一的位址，有了這個位址，工作站才可要求連接其它工作站，或被其他工作站所連結。這不同於一般網路，如 Ethernet 網路上，工作站之 Ethernet 位址都已固定，不論該工作站移位到什麼地方，位址都一樣。但 ATM 工作站位址是由本身的 MAC 位址和 ATM 交換機的區域位址所結合而成，而工作站位址會隨地區而不同，因此，ATM 工作站就有註冊登錄的必要。

每部 ATM 交換機上都有設定『前置位址』（Prefix Address），其中包含 ATM 位址格式的前 13 位元組，以 E.164 格式為例，前置位址包含：AFI（1）+ E.164（8）+ RD（2）+ AREA（2）= 13 位元組。再加上工作站本身的 MAC 位址（ESI 欄位）和選擇存取點（SEL 欄位），構成 20 位元組長度的 ATM 位址。工作站（或終端設備）和交換機之間的位址註冊方式是採用 ILMI 通訊協定，以下介紹之。

11-9-3 ILMI 管理介面

『整體性區域管理介面』（Integrated（Interim）Local Management Interface, ILMI）是由 ATM Forum 所定義的標準。一般使用在 ATM 網路的 UNI 介面管理，也就是用於交換機和終端設備（或工作站）之間的介面管理。但目前無論專屬（Private）或公共（Public）之 ATM 網路介面，皆使用 ILMI 介面來做管理，例如 ATM 路徑選擇協定、PNNI、IISP 等，或是區域網路模擬（LAN Emulation）上都使用ILMI 協定。甚至，我們希望 ATM 網路上有類似 IP 網路的『位址解析協定』（Address Resolution Protocol, ARP），可供查詢工作站的 ATM 位址，在 ATM ARP 之間的通訊行為也採用 ILMI 協定。（第十二章介紹）

ILMI 的管理程序非常類似於『簡易網路管理協定』（SNMP）的訊號方式，換言之，也是採用 Get-Request、Get-Next-Request、Get-Response、Set-Request 及 Trap 等命令方式，而且以『管理資料庫』（Management Information Base, MIB）儲存有關管理資訊。在 SNMP 中，網路上有一部 『SNMP 管理者』（SNMP Manager）管理若干個『SNMP 代理者』（SNMP Agent）。一般管理程序是由 SNMP 管理者下達命令給 SNMP 代理者，被管理者再回應訊息，而被管理之設備則以『物件描述樹』的資料格式儲存於 MIB 資料庫中。ILMI 的管理方式也完全師承於 SNMP。也就是工作站和交換機之間採用 ILMI 協定方式來完成位址註冊，其運作程序如圖 11-26 所示，步驟如下：

(1) 首先由交換機送 Get Request 訊息工作站，通知工作站要求通訊。

(2) 交換機再送 GextNext Request 給工作站，要求工作站的 ESI 位址。

(3) 工作站將 ESI 位址（MAC 位址）傳送給交換機（GextNext Response），交換機便將該位址登錄於 MIB中。

(4) 交換機將所得到的 ESI 位址和本身的前置位址，利用 Set Request 傳送給工作站，要求設定其工作站位址。

(5) 工作站收到後回應確認給交換機（Set Response）。

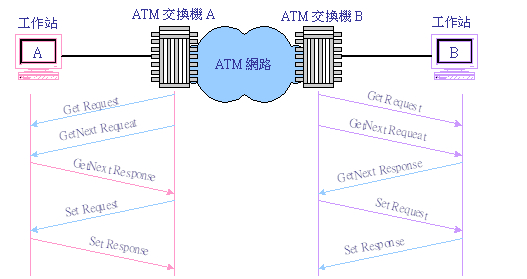

圖 11-26 ATM 位址登錄程序

在 ATM 交換機與交換機、交換機與終端設備之間採用『永久式虛擬連結』（PVC）連線，表示這些連線已在交換機啟動時，就被固定連接在某些虛擬通道上。因此，以 PVC 連結之裝置（或工作站），就不需要位址登錄程序。位址登錄程序是專門針對『交換式虛擬連結』（SVC）之工作站（或終端設備）使用。登錄啟動時也需要虛擬通道來通訊，一般 ILML通訊協定皆使用（PVI/VCI）=（0/16）的 VCC 連線。
