10-8 自我挑戰Firewall-VPN 網路規劃

內容:

  • 10-8-1 Firewall-VPN 網路規劃

  • 10-8-2 網路介面與路由表設定

  • 10-8-3 內部路由器 DNZ 設定

  • 10-8-4 外部路由器 DNZ 設定

  • 10-8-5 VPN 安全套件規劃

  • 10-8-6 IPSec VPN 設定

10-8-1 Firewall-VPN 網路規劃

(A) 系統需求

(請匯入 Firewall-VPN 網路_空白.pkg)

目前公司有兩個重要據點:高雄總公司與越南分公司,兩公司內大約都有 100 部工作站。公司期望將兩地的網路透過網際網路結合一個虛擬私有網路,如圖 10-29 所示。除了將兩網路整合成 VPN 網路外,每一區域網路也須保留與外部網路的通訊能力並具有防火牆功能,如下:

1.         禁止外部主機存取內部任何資源(進入內部網路)

2.         DNZ 網路(140.100.200.0/24 140.102.200.0/24) 上主機可以與內部網路主機相互連線。

3.         允許外部可以任意存取 DNZ 網路內伺服器(L-Outer-HTTP R-Outer-HTTP)

4.         允許外部網路可以測試 (Ping) DNZ 網路下主機。

5.         允許內部主機可以任意存取外部網路資源。

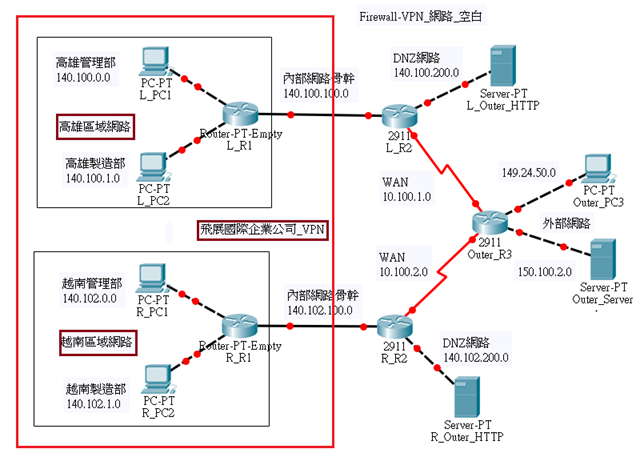

10-29 Firewall-VPN 網路規劃

(B) 網路環境規劃

10-29 網路環境的規劃如下:

地區

網路區段

gateway

路由介面

主機代表

  IP 位址

高雄區域網路區域

140.100.0.0/24

140.100.0.254

L-R1(Gi0/0)

L-PC1

140.100.0.1

140.100.1.0/24

140.100.1.254

L-R1(Gi1/0)

L-PC2

140.100.1.1

140.100.200.0/24

DNZ 網路

140.100.200.254

L-R2(Gi2/0)

L-Outer- http

140.100.200.1

140.100.100.0



L-R1(Gi3/0)



140.100.100.1

L-R2(Gi0/0)

140.100.100.2

越南區域網路

140.102.0.0/24

140.102.0.254

R-R1(Gi0/0)

R-PC1

140.102.0.1

140.102.1.0

140.102.1.254

R-R1(Gi1/0)

R-PC2

140.102.1.1

140.102.200.0/24

DNZ 網路

140.102.200.254

R_R2(Gi2/0)

R-Outer- http

140.102.200.1

140.102.100.0



R-R1(Gi3/0)



140.102.100.1

R-R2(Gi0/0)

140.102.100.2

外部網路

149.24.50.0/24

149.24.50.254

O-R3(Gi0/0)

Outer-PC3

149.24.50.1

150.100.2.0/24

150.100.2.0.254

O-R3(Gi0/1)

Outer-Ser.

150.100.2.1

 (C) 路由器規劃

本系統各區域的路由器介面卡規劃如下:

由器介面卡規劃如下:

區域

Router

Router port

  IP 位址

PC

高雄區域

L_R1

內部路由器

Gi0/0

140.100.0.254

L-PC1

Gi1/0

140.100.1.254

L-PC2

Gi3/0

140.100.100.1

L-R2(Gi0/0)

L-R2

外部路由器

Gi0/0

140.100.100.2

L-R1(Gi3/0)

Gi0/1

140.100.200.254

L-Out-HTTP

Se0/2/0

10.100.1.1

Outer-R3(se0/2/0)

越南區域

R-R1

內部路由器

Gi0/0

140.102.0.254

R-PC1

Gi1/0

140.102.1.254

R_PC2

Gi3/0

140.102.100.1

R-R2(Gi0/0)

R-R2

外部路由器

Gi0/0

140.102.100.2

R-R1(Gi3/0)

Gi0/1

140.102.200.254

R-Out-HTTP

Se0/2/0

10.100.2.1

Outer-R3(se0/2/1)

外部網路

R-R3

ISP 路由器

Gi0/0

149.24.50.254

Outer-PC3

Gi0/1

150.100.2.1

Outer-Server

Se0/2/0

10.100.1.2(DCE)

L-R2(Se0/2/0)

Se0/2/1

10.100.2.2(DCE)

R-R2(Se0/2/0)

(D) 靜態路由表規劃

本系統各區域的路由器介面卡規劃如下:

地區

Router

Destination AD

Network Mask

Net Hop

高雄區域網路

L_R1

140.100.200.0

255.255.255.0

140.100.100.2

0.0.0.0

0.0.0.0

140.100.100.2

L_R2

140.100.0.0

255.255.255.0

140.100.100.1

140.100.1.0

255.255.255.0

140.100.100.1

0.0.0.0

0.0.0.0

10.100.1.2

越南區域網路

R_R1

140.102.200.0

255.255.255.0

140.102.100.2

0.0.0.0

0.0.0.0

140.102.100.2

R-R2

140.102.0.0

255.255.255.0

140.100.100.1

140.102.1.0

255.255.255.0

140.100.100.1

0.0.0.0

0.0.0.0

10.100.2.2

外部網路

Outer-R3

140.100.0.0

255.255.0.0

10.100.1.1

140.102.0.0

255.255.0.0

10.100.2.1



10-8-2 網路介面與路由表設定

(請自行練習)



10-8-3 內部路由器 DNZ 設定

(請設定 L-R1 R-R1)



10-8-4 外部路由器 DNZ 設定

(請設定 L-R2 R-R2,自行練習)



10-8-5 VPN 安全套件規劃

(請自行練習)



10-8-6 IPSec VPN 設定

(請設定 L-R2 R-R2,自行練習)
