第十章 VPN 網路規劃與管理

10-1 虛擬私有網路簡介

內容：

10-1-1 VPN 網路簡介

『虛擬私有網路』（Virtual Private Network, VPN）是網路安全另一個重要的措施，概括而言，它是希望在不安全的『公眾網路』（Public Network）上建立一個具安全性較高的『私有網路』。然為何稱之為『虛擬』？是因安全網路是利用軟體或硬體附加在原本不安全網路上，可隨時依其需要建立一個安全通道，使用完畢之後，該安全連線立即消失，並未改變原來的網路架構，故而稱之。

利用 VPN 技術，吾人可將散居世界各地的『私有網路』(或稱自治系統)結合成一個安全性較高的網路系統，此網路系統宛如透過防火牆保護的區域網路，此網路稱之為『VPN 網路』。在 VPN 網路內各主機可在保護下自由通訊，並讓駭客無法入侵，能符合公司行號全球化的需求。如圖 10-1 所示，某家公司在台北、東京、紐約、曼谷等地方，分別設有據點或工廠，每一地區網路都有防火牆保護，讓外部駭客無法入侵。又透過 VPN 網路結合，讓各地區網路結合成一個安全性高的『區域網路』，但它們之間還需透過不安全的『公眾網路』連結。如何讓各私有網路之間，透過公眾網路通訊，並能包持它的安全性，則需仰賴『IP 安全協定』（IP Security Protocol, IPSec）來達成，亦是本章介紹的重點。

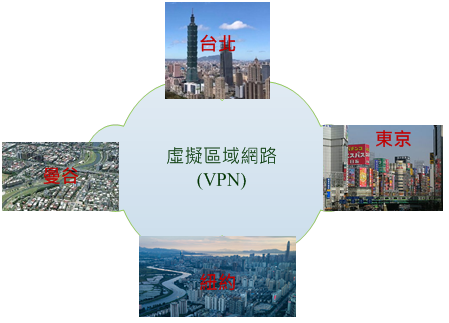

圖 10-1 虛擬區域網路概念

10-1-2 VPN 網路型態

簡而言之，整合各地的區域網路成為一個安全性較高的網路系統，即為『虛擬私有網路』的基本概念。隨著時代的變遷，虛擬私有網路主要有兩種基本型態：WAN-VPN 架構與 Internet-VPN 架構。

(A) WAN-VPN 架構

欲連結各地區域網路成為一個安全性較高的私有網路，最簡單的方法就是向電信公司（如中華電信公司）承租『專線』連接（或稱專屬鏈路），此種網路型態稱之為『廣域網路的虛擬私有網路』（WAN-VPN），如圖 10-2 所示。基本上，電信公司只提供固定連線，沒有路徑選擇功能，並依照傳輸速率與連線距離計費，傳輸速率可介於 64 Kbits 至數百 Gbits 之間。計費方式與傳輸量無關，完全依照傳輸速率與距離計算月租費，如果傳輸距離較近（如圖 10-2，網路之間的地理位置），費率尚可接受，一旦距離過遠（如台北與高雄之間），則月租費已貴得嚇人，更何況跨越國際之間，那幾乎是不可行。再說，WAN-VPN 僅侷限於事先固定的地理位置之間傳輸訊息，無法隨時移動位置。換句話說，出差人員所到達的地方，除非是架設 VPN 的地區，否則無法與原公司的私有網路通訊。早期為了克服這個問題，大多利用電話撥接來達成，但電話網路傳輸速率慢，而且電話費也很貴，並不完美。由此可見，WAN-VPN 已無法滿足目前國際化的商業環境使用。

但話說回來，WAN-VPN 專屬網路的安全性最高，因為與外界網路完全隔離，閒雜人等不易入侵。因此，WAN-VPN 無需特殊的防護設施，其應用範圍也多侷限於安全防護要求較高的組織單位，如國防部軍事管理的網路系統。

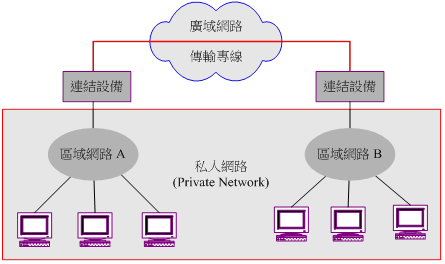

圖 10-2 WAN-VPN 網路型態

(B) Internet-VPN 架構

如前所述，承租沒有路由功能的專線不但價格昂貴，而且也受限於架設位置。”俗擱大碗” 乃是一般人們所欲追求的目標，目前盛行於全球的 Internet 可說是不二人選。利用 Internet 建構 VPN 網路，不但價格便宜，還可藉 Internet 網路的路由功能，將訊息傳送到世界上任何角落，如此一來，所連結的私有網路就不再受地理位置所限。圖 10-2 是利用 Internet 網路所架設的 VPN，可稱之為『Internet-VPN 架構』，其中使用『IP 安全協定』（IP Security, IPSec）來達成。

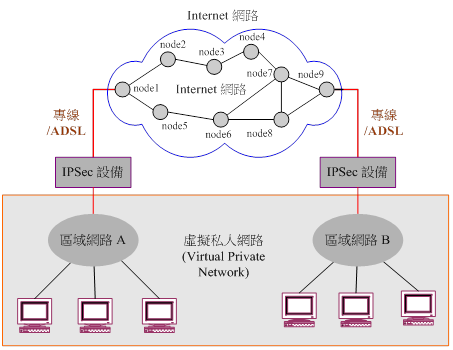

圖 10-3 Internet-VPN 網路型態

VPN 的原理是將圖 10-3 中私有網路對外連接的設備，改換成具有 IPSec 功能的連結設備，就可以達到虛擬私有網路的功能，此連結設備即稱為『安全閘門』（Secuirty Gateway, SG）。如圖 10-3 的 VPN 網路成員（雙方的 SG 閘門），必須協議雙方可能採用的安全套件（包含『鑰匙』）。其中某一網路有訊息欲傳送到另ㄧ網路時，當 SG 閘門收到封包後，則將該封包加入安全措施並重新包裝，譬如訊息加密或認證的處理，之後再將新的封包發送到 Internet 網路上；另ㄧ方的 SG 閘門收到封包後，則依照雙方之前所協議的安全套件，將封包回復原來格式，再發送給內部的私有網路。私有網路內工作站發送訊息給另ㄧ個工作站時，則不需考慮該工作站是否在本區域網路或其他網路上。攻擊者不了解安全套件內容，或沒有雙方協議的『鑰匙』，也無法盜取或偽造訊息內容。如何協議雙方通訊原則，即是『IP 安全協定』（IP Security, IPSec）。

(C) Firewall-VPN 架構

VPN 是藉由 Internet 網路所構成，意指內部網路可能會暴露於 Internet 網路上；攻擊者可能會透過公眾網路來入侵私有網路，因此一般 VPN 網路都必須配合防火牆裝置，圖 10-4 是一個典型的網路架構。VPN 設備大多安裝在外部路由器上，所以外部路由器除了具備原來封包過濾的功能外，還具備 VPN 的處理能力。譬如，區域網路 A 的使用者想要和區域網路 B 的工作站通訊，它的 IP 封包經由外部路由器（具有 VPN 功能）處理後，再傳送到 Internet 網路上；當區域網路 B 的外部路由器（具有 VPN 功能）收到該封包後，經過適當處理後再轉送給內部網路。另一方面，區域網路如想要和 Internet 上的其他網路通訊，雖不經由 VPN 處理，但也需要依照其安全政策由外部路由器過濾，或經由防禦主機來代理轉送，如此需結合防火牆和 VPN 的功能。也就是說，內部使用者可以選擇是否透過 VPN 處理和外部通訊，VPN 設備也需分辨出所進入的封包是否有經過 VPN 處理，如果有，則表示來自其他所屬機構網路的封包；否則可能是一般外部使用者的訊息。

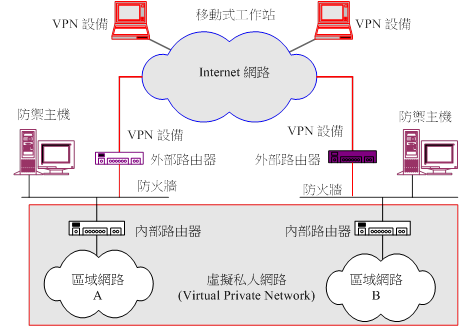

圖 10-4 防火牆型之 VPN 網路

VPN 的另一個重要功能是，許多出差人員或 SOHO 工作人員在外，可能需要連結到公司的私有網路來存取資源，但此類人員所使用的電腦大多屬於客戶端功能，我們只要在其電腦上安裝 VPN 軟體，就可以透過 Internet，並以VPN 方式連結到公司內部網路。由圖 10-4 可以發現，不管是區域網路 A 或 B，還是移動式工作站的位置，並不限制其地理位置，只要 Internet 可以到達的地方，都可以建立 VPN 網路，完全合乎企業全球化的需求，至於圖 10-4 的 VPN 設備，目前大多是指具有 IPSec 功能的路由器或主機設備。
