6-5 動態 IP 網路架設:路由器
DHCP 協定運作已在本書 5-4-1 節介紹過,這裡不再重複,請自行參閱。 6-5-1 網路規劃與建置
(A) 網路環境規劃 吾人希望將第 6-4 節介紹的小型的網域內區域網路,將其內部 PC1 ~ PC4 主機改為動態 IP。包含兩個子網路區段,並包含若干部主機設備,如下:
兩只子網路區段需要一個路由器來連結,它至少需要兩個網路介面卡,每一介面卡連結一個子網路,並設定一個 IP 位址,並指定為 Default Gateway,如下:
(B) 網路建置 我們利用 Cisco Packet Tracer 建置上述網路,吾人需選擇下列元件來建置: (1) 1841 Router:模擬路由器。具有 2 個 Fast Ethernet 埠口(可再擴充)。 (2) PC-PT:模擬客戶端主機。該主機上提供多種客戶端套件,譬如:Terminal、Command Prompt、Web Browser、Email 等等。 (3) Server-PT:模擬伺服器主機。採用 HTTP 服務。 (4)Copper 線材。模擬 Cat-5 UTP 連接線材。 吾人將其網路建置如下:(請下載:路由器網路架構_空白.pkt)

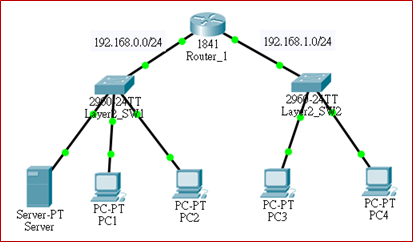

圖 6-16 DHCP 路由器 (C) R1 路由器設定 請參閱第 6-4-3 節介紹,不再重複敘述。 6-5-2 路由器設定 DHCP 功能 Cisco 路由器具有 DHCP 伺服器功能,規劃分配 IP 位址範圍如下: (1) 兩個網路區段:192.168.0.0 與 192.168.1.0 (2) 網路區段 192.168.0.0/24,預設路由是 192.168.0.254,DNS Server 是 168.95.1.1。另 192.168.0.250 ~ 253 保留給伺服器使用。 (3) 網路區段 192.168.1.0/24,預設路由是 192.168.1.254,DNS Server 是 168.95.1.1。

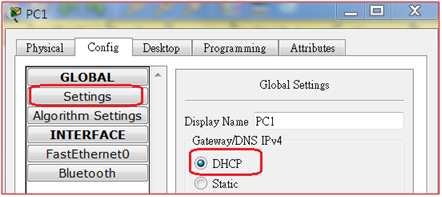

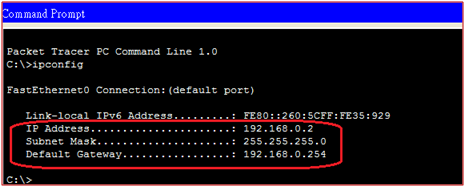

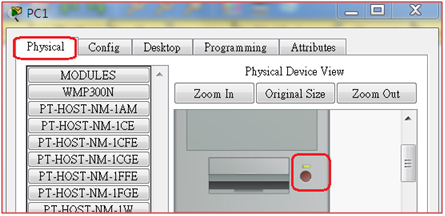

6-5-3 主機連線測試 (完成後:動態分配 IP_路由器.pkt) (1) 步驟 1:將 PC1 網路參數設定成 DHCP,並將電源關閉再開啟,如下: (2) 步驟 2:PC1進入 Command prompt 模式,執行 > ipconfig,觀察目前取得 IP、default gateway、以及 DNS 位址,如下:
|
