第一章 實習環境建立

內容：

  • 1-1 Pcket Tracer 套件

本課程使用 Wireshark 與 Cisco Packet Tracer 等兩只軟套件，來建立實習環境，前者 Wireshark 是在實際環境下，擷取網路封包，並分析其運作程序；後者 Packet Trace 是一套網路模擬環境，它可模擬架設網路系統、模擬封包流動程序、與分析封包訊息。

為了讓讀者有較真實網路的接觸感，我們利用 Wireshark 套件擷取真實網路運作的封包，來分析它的運作程序。但網路系統非常龐大複雜，欲建構一套完整的網路環境以供實習，其費用非常昂貴，並非一般學校或訓練機構可承擔得起，因此，我們利用 Cisco Packet Tracer 來模擬建構網路環境，以供學習或學員實習使用。但讀者放心，Cisco 建立此模擬環境幾乎與實際環境相同，無論硬體更替、IOS 命令操作，幾乎與實際裝置沒有兩樣。

從另一方面而言，目前各家製造商的網路設備，其操作模式幾乎和 Cisco 公司產品相同，如果讀者利用 Packet Tracer 學會了網路架設與管理，在實際環境下遇到各家廠商的產品，幾乎可以應用自如，完成不會侷限於 Cisco 公司產品。

1-1 Cisco Packet Tracer 套件

Packet Tracer 是 Cisco 公司發行的免費軟體，可執行於 Windows 或 Linux 系統上。它是供客戶模擬學習網路架設的技巧。在 Packet Tracer 上使用者可以圖形規劃網路架構，包含所有 Cisco 出產的所有網路產品，譬如 HUB、Switch、Router、Server、等等，還包含多種網路傳輸媒介，譬如光纖、Cat 5UTP、無線電波、藍芽、等等。將網路連線完成之後，還可利用 IOS 命令規劃其運作程序。當網路規劃完成之後，吾人還可選用 Simulation Mode 運作，以動畫方式觀察封包在網路流動的狀態，從中可以觀察所架構的網路有何缺陷，並尋找最佳規劃模式。

1-1-1 Packet Tracer 下載與安裝

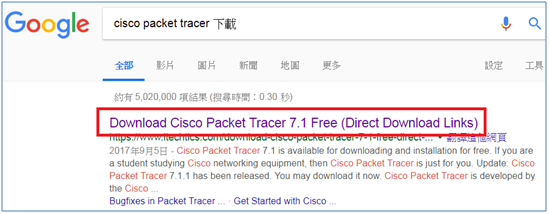

(A) Cisco 官方網站

下載後執行安裝。

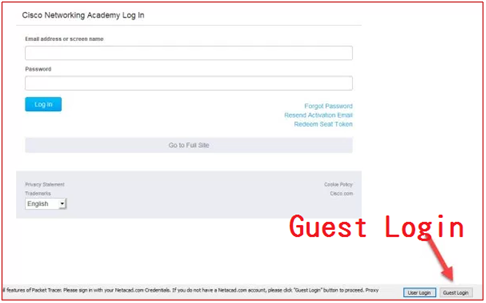

(B) 登入帳號(Guest Login)

如願意建立帳號則輸入相關資料(沒有甚麼關係)，它會提供許多網路的學習管道，譬如，本人在 Cisco 網路大學上學到許多重要知識。如果不願意，則選擇『Guest Login』，也可以直接進入操作。

1-1-2 Packet tracer 操作說明

(A) 系統介面

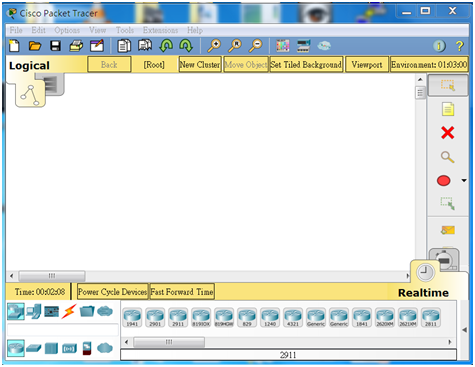

點選後，系統進入視窗如下：

進入後，立即產生 Packet Tracer 的工作平台。

(B) 使用手冊

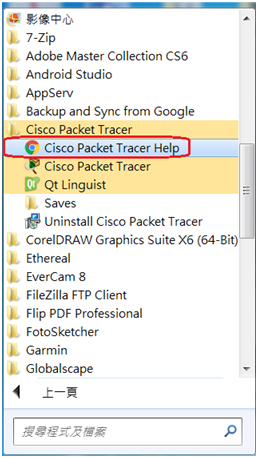

Cisco 內建有使用手冊，操作之前請先瀏覽一下，非常有幫助，由 Windows 7 開始按鈕進入，如下：

(C) 面板功能

下圖是 Cisco Packet Tracer 的操作視窗，共有 10 個功能區，說明如下：

(1) 功能表選單(Menu Bar)

(2) 主工具選單(Main Tool Bar)

(3) 命令工具選單(Command Tools Bar)：有刪除、註解、發送發包、、等功能。

(4) 邏輯/實體工具區與瀏覽選單(Logical/Physical Workspace and Navigation Bar)。

(5) 工作區(Workspace)：繪製網路架構圖。

(6) 即時/模擬選單(Realtime/Simulation Bar)：封包立即傳送或慢動作動畫傳送。

(7) 網路元件箱(Network Component Box)。

(8) 裝置型態選擇箱(Device-Type Selection)：有交換器、路由器、連線、、、等等。

(9) 裝置規格選擇箱(Device-Specific Selection Box)：選擇裝置(如交換器)後，立即顯示該裝置有哪些交換器可供選擇。

(10) 使用者產生封包：可供使用者自行設計封包。

1-1-3 預備事項

 利用 Cisco Packet Tracer 練習規劃網路非常方便，尤其針對 CCNA 考試方面更能得心應手，但使用之前還須注意一下，下列事項：

(1) 僅 Cisco 產品可以加入規劃。

(2) 許多裝置允許 add-in 選擇插入多種網路模組，尤其是路由器，對於這些模組的功能需弄清楚。

(3) 需要熟練 IOS 的基本操作命令。

(4) 網路圖粗稿先畫出來，尤其是 IP 位址的配置。
