1-2 Wireshark 網路封包分析器

內容：

• 1-2-1 下載 Wireshark 套件

• 1-2-2 操作視窗說明

• 1-2-3 封包擷取操作

• 1-2-4 封包篩選條件組合

Wireshark(以前稱 Ethereal) 是一個免費的網路封包分析軟體，他僅由網路上擷取封包，並不會對網路發生任何影響。它不是入侵偵測軟體，網路發生異常現象，也不會發出警告訊息。我們僅能利用它擷取封包，再來分析網路狀況，能提供下列協助：

● 檢測網路問題、

● 檢查網路安全相關問題、

● 開發者對新的協定偵錯、

● 學習網路協定相關知識(此為我們主要目地)。

1-2-1 下載 Wireshark 套件

(A) 搜尋官方網站

在 Google 上搜尋 Wireshark 即可，如下：(選擇 Windows Installer(64bit)

(B) 安裝步驟

(只要繼續按下一步即可)

1-2-2 操作視窗說明

(A) 選擇介面卡：

進入後選擇由哪一個介面卡擷取封包。一般如安裝在 Windows 7/10 主機上，則只有主機上的網路架面卡。

(B) 擷取封包：

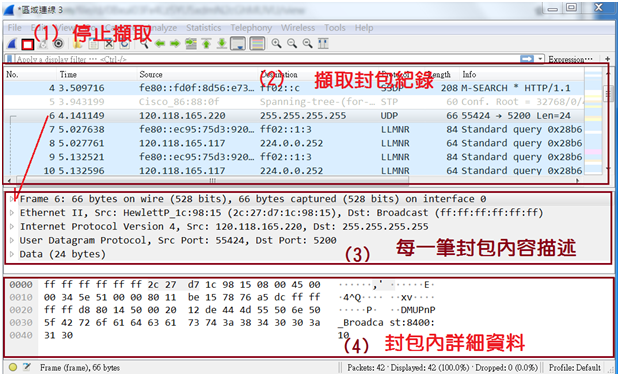

點選介面卡之後，立即開始擷取封包，須按 “暫停” 才會暫停擷取。於擷取視窗 (2) 是擷取到的每一個 IP 封包，可點選某一個封包，則在視窗 (3) 出現該封包的分析資料，而封包內的詳細資料如視窗 (4) 所示，畫面如下：

擷取封包紀錄視窗中有五個欄位，說明如下：

(1) No 欄位：擷取封包數。

(2) Time 欄位：封包擷取時間，預設值由 0 開始計時。

(3) Source 欄位：封包傳送的來源位址。

(4) Destination 欄位：封包傳送的目地位址。

(5) Length 欄位：封包的長度(Bytes)。

(6) Info 欄位：有關封包的訊息，譬如 TCP、UDP 封包標頭的訊息。

點選封包紀錄中某一筆資料，則在下一個視窗顯示該筆封包的展開內容。譬如點選一筆 UDP紀錄，則依序由 Ethernet II、IPv4、UDP 顯示其標頭內容，最後再顯示 UDP 所承載的資料。

1-2-3 封包擷取操作

擷取封包必須注意事項如下：

● 選取介面卡：在操作電腦上也許會有多片實體網路卡，或經過虛擬機(如 VMware Player) 產生的介面卡，需選擇由哪一個介面卡擷取封包。

● 擷取篩選條件：如沒有設定擷取條件的話，封包數量將會非常多，很難找到所欲觀察的封包。即是，符合條件的封包材擷取，譬如僅擷取某一只 IP 位址發送或接收的封包。

● 顯示篩選條件：雖然經過擷取篩選後，所產生的封包也許還是很多，則可設定顯示篩選條件，譬如，僅顯示 TCP 封包。

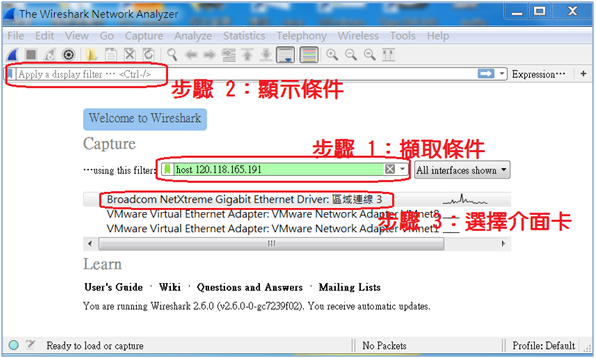

擷取步驟如下圖所示，分別說明之：

(1) 設定『擷取篩選條件』

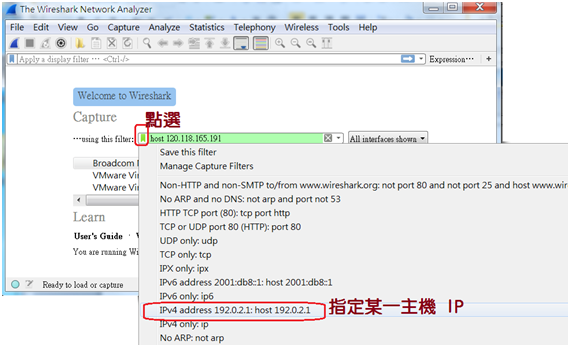

● 點選擷取條件鍵，則出現各種條件顯則、

● 選擇某一擷取條件，譬如 ip 位址、

● 再輸入相關資訊，譬如 120.118.165.107 之 ip 位址。

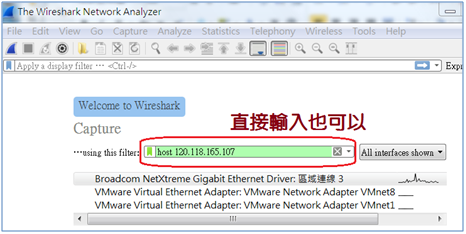

再輸入 IP 位址，如下：

(2) 設定顯示篩選

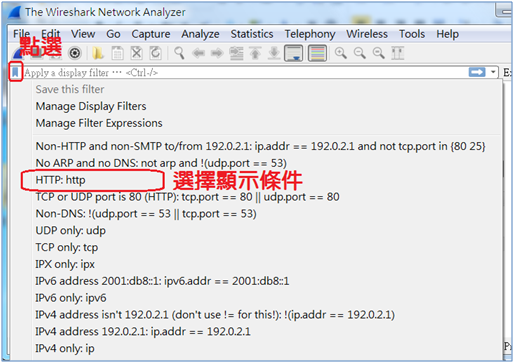

由左上角點選『顯示篩選條件』按鈕，再選擇顯示條件，如下圖所示。

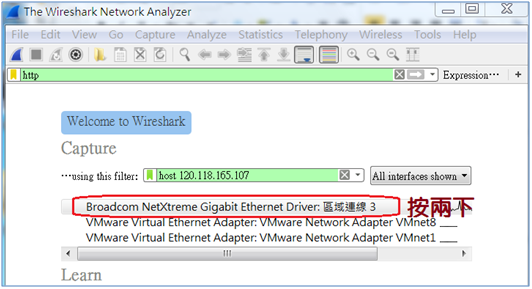

(3) 選擇介面卡

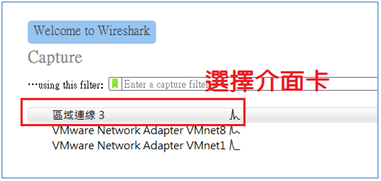

最後點選欲由哪一片網路卡擷取封包，如下：

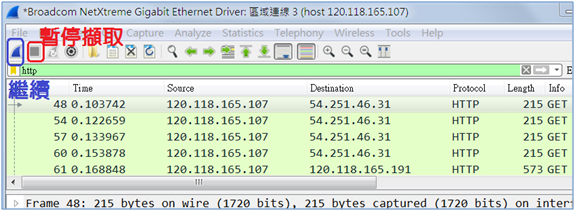

(4) 暫停/繼續擷取

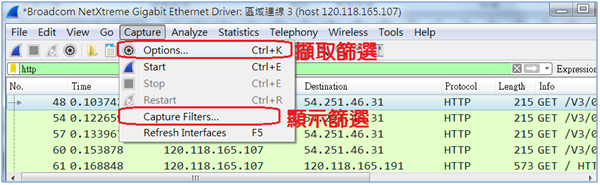

(5) 下拉式選單操作

當然也可以由下拉式選單操作，如下：(請自行操作練習)

1-2-4 封包篩選條件組合

(1) 篩選條件運算子

篩選條件運算子如下：

(2) 常用過濾範例

常用過濾範例如下：

(3) 篩選條件的邏輯運算子

篩選條件運算子如下：
