9-8 XDR 資料表示協
在執行遠端程序呼叫時，也許會跨越不同型態電腦來執行程序呼叫。不同型態的主機電腦或作業系統，對於『抽象資料型態』（Abstract Data Type）的表示法也許會有所不同，遠端程序呼叫之間所傳遞參數的表示數值，容易造成嚴重的錯誤，因此，在傳遞參數之前必需給予一種標準表示法，而接收端也以標準表示法來讀取參數，才能使傳遞訊息達到一致性。早期 Sun 公司就採用『外部資料表示法』（eXternal Data Representation, XDR），將其崁入遠端程序呼叫內，來解決抽象資料表示不同的問題。
首先我們來探討不同電腦系統之間，抽象資料表示有可能發生哪些問題：
(1) 資料長度：一般宣告變數時都會給一個記憶體空間以供儲存，至於記憶體空間大小是由資料型態來決定。但對於不同電腦系統來說，針對某一資料型態給予的空間大小不一定相同。譬如，某一部電腦（主機_A）宣告一個整數給於 16 位元空間儲存，而其它電腦（主機_B）可能給予 32 位元空間。當主機_A 呼叫主機_B 上的程序，而攜帶一個整數參數（16 位元），主機_B 接收參數時便無法辨識該內容。
(2) 位元組順序：位元組的順序在不同電腦系統之間也許會不一樣，有的電腦最高位元在最右邊（Intel CPU），然而有的是在最左邊（Motorola CPU）。如果之間沒有特殊轉換，那麼傳遞參數將會發生嚴重的錯誤。
(3) 資料表示：對於各種資料表示法也可能不同。譬如，帶符號的數值大小中，其數值是 2 的補數或 1 的補數；或浮點運算資料中，數值和指數大小的表示；或對於空值（Null）的表示，這些在不同電腦之間都有很大的差異。
(4) 序列（Alignment）：如果一個變數超過一個位元組，而必須使用兩個以上的位元組表示時，低位元組是在高或低記憶體位址，這在不同電腦之間表示也不一樣。譬如表示一個兩位元組的數值，Motorola CPU 以低記憶體位址放置較高的位元組；而 Intel CPU 則相反。

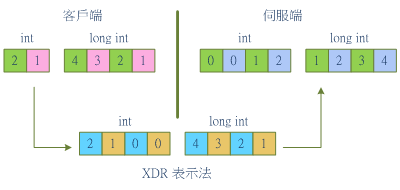

XDR 定義一種標準表示法，傳送端欲將資料傳送之前，先將其轉換成 XDR 表示法，接收端收到訊息時，再將資料轉換成自己的資料表示法，這樣雙方傳送資料就不會發生認定資料內容的錯誤。如圖 9-7 中，XDR 定義整數都以 32 位元長度表示（長整數或短整數），而且使用 2 的補數、最高位元是最左邊的位元、最低位元是最右邊位元，而客戶端是以 16 位元表示短整數（int），長整數以 32 位元表示。伺服端也都以 32 位元表示長整數和短整數。當客戶端和伺服端之間資料格式，就利用 XDR 來轉換。
圖 9-7 XDR 表示範例
我們使用 rpcgen 編譯規格檔時，它會依照規格檔裡所宣告的傳遞參數，產生一個 XDR 資料格式轉換檔，副檔名為『.xdr』。編譯客戶端主程式或伺服端程序時，只要將該檔案連結進去即可。但如果編寫較低階的遠端程序（不使用 rpcgen），則必須自行規劃 XDR 檔案，至於如何編寫 XDR 檔案，留給讀者自行探討或請參考其它書本。
