6-6 Internet 路徑選擇

『網際網路』（Internet）是目前全世界使用最廣泛的網路系統，連結上億台電腦，並分布於全世界任何一個角落，本節就以 Internet 網路的基本架構來探討其連結技術。如果 Internet 網路像圖 5-13（IP 路徑選擇範例）一般的擴充，隨著網路愈來愈大時，要由網路中每一個路由器的紀錄，來計算通往所有路由器的最短路徑已漸不可能。而且網路愈大時，每個路由器內的路由表，也相對變得非常的長，每一個封包進入時，勢必浪費不少時間在於路由表上搜尋最短路徑，且路由表的維護也非常繁重。因此，Internet 網路上採用階層式路徑選擇的方法，類似目前電話系統之搜尋號碼位置的方式，以減低每個路由器上，路由表的建立及搜尋時間，以提高路徑選擇的效率。

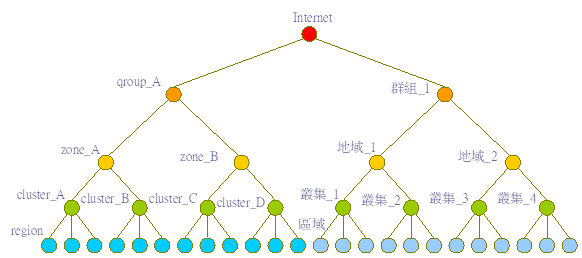

圖 6-18 Internet 網路架構圖

        圖 6-18 表示 Internet 網路架構圖，使用階層式路徑選擇法，路由器則被劃分於所謂的區域（region）之內。每一個路由器非常清楚自己位於哪一個區域之內，對自己區域內之其它路由器的路徑選擇也非常清楚，但對本區域以外的路徑選擇便全然不知。至於和其它區域（region）之間的路徑選擇，就必須靠上層的路由器轉送，而無法直接繞徑（routing）。我們將若干個區域（region）集合成叢集（cluster），或又將若干個叢集組合成地域（zone），再將數個地域集合成群組（group），一直下去直到能完全分辨為止。其實，一般我們大型網路就是以階層式串接各地的區域網路，使用階層式路徑選擇法是最恰當不過的。

我們先以兩階層式路徑選擇法來介紹，如圖 6-19 所示。我們將一個組織單位（也許是一個公司、學校、教育部、國防部）的網路系統稱之為『自治系統』（Autonomous System，AS），它是由若干個稱之為『網域』（Domain）的網路所構成，這些網域是分佈在組織單位中的任何角落，也許是單位內的小部門（如，分公司、系、所、學校）的網路系統。每個網域上至少有一個『內部閘門』（Interior Gateway）和其它網域的內部閘門串接。一個自治系統就由這些內部閘門所串接而成，但至少有一個『外部閘門』（Exterior Gateway）連接至外部網路。內部閘門所串接的網路，一般就稱為骨幹網路（Backbone）。其實圖 6-19 也類似第三章中圖 3-19 和 3-20 區域網路的傳輸骨幹。（注：所謂外部/內部閘門，其實也是一個路由器，而只是扮演的角色不同而已。）

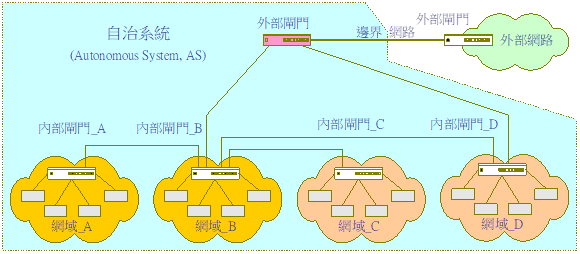

圖 6-19 兩階層式網路架構

依照圖 6-19 的網路架構，有三種不同層次的路徑選擇方式，又每一層次的路徑選擇都有不同的協定標準如下：

● 網域內路徑選擇

1. 靜態路徑選擇

● 自治系統內路徑選擇

1. RIP 路徑協定

2. IGRP 路徑協定

3. EIGRP 路徑協定

4. OSPF 路徑協定

●自治系統之間路徑選擇

1. CIDR 路徑協定

2. BGP 路徑協定

以下就分別來介紹以上這種路徑選擇方式。
