第十二章 外來鍵 Cascade



12-1 級聯 Cascade簡介

內容:

  • 12-1-1 外來鍵 Cascade 功能

  • 12-1-2 InnoDB 與 Cascade 語法

  • 12-1-3 刪除外來鍵 - AppServ

12-1-1 外來鍵 Cascade 功能

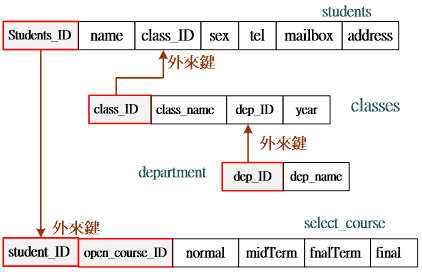

『外來鍵』(Foreign Key) 表示資料表的某一欄位參考到另一資料表的某欄位,又被參考的欄位大多是『主鍵』(Primary Key)。亦是,外來鍵是跟隨另一資料表的主鍵而生,當被參考的主鍵內的『值』被刪除或更新時,外來鍵相對的該『值』的紀錄,是否隨著被刪除或更新,這就是『Cascade』的問題。但發生 Cascade 狀況並非僅兩個資料表之間,也許會發生在多個資料表之間。吾人以『course_db』部分資料表之間的關聯為例,由下圖可以看出,它們之間的關聯是:

Student_ID(slect_course) =>student_ID(students)class_ID(students) => class_ID(classes)dep_ID(classes) => dep_ID(department)

如表格內某欄位是屬於『外來鍵』的話,則表示其內容是隨著被參考欄位內容而改變,而改變情況有:更新、刪除動作,但表格之間可能連續幾個表格之間牽連變更,因此稱之為『級聯(Cascade),由上圖可能出現狀況說明如下:

(A) 更新動作

n   當某系所的 dep_ID 變更(department) 時,classes 表內的 dep_ID 是否必須隨著更新,如沒有連帶變更的話,以後就查不出來該班是屬於哪一系所。

n   當某一班級代碼 class_ID 變更 (classes) 時,students 表內的 class_ID 也必須隨之更新,否則查不到該生屬於哪一班級。

(B) 刪除動作

刪除動作可複雜了許多,範例說明如下:

n   當某位學生休退學由 students 表內刪除其 student_ID,則相對應的 select_course 表內有該學生的 student_ID 也需刪除 (沒有選課了)

n   假如某一系 (如資訊工程) 被刪除時 ( department dep_ID),則屬於該系的班級 (classes) 是否也需刪除,當該系的班級 class_ID 被刪除時,則該班的學生是否也須隨之被刪除 (students 表內的 student_ID),跟隨著被刪除的學生選課是否也需被刪除 (select_course 表內的 student_ID),此為『級聯(Cascade) 的特質。

12-1-2 InnoDB Cascade 語法

MySQL 資料庫的儲存引擎有兩種型態:MyISAM InnoDB 兩種型態,前者是早期版本,目前較少用。對於多人使用、安全性要求較高的環境大多使用 InnoDB 型態,才具有 Cascade 之功能,目前在 MySQL 建立表格時,預設型態都指定 InnoDB 型態(功能比較請自行參考其他資料),如下圖所示

宣告 Cascade 語法如下:( Foreign Key 語句增加)

Create Table Table_name (

欄位宣告,

....,



Foreign Key .. References ..  On Delete {Cascade | Set Null | Not Action| Restrict}

Foreign Key .. References ..  On Update {Cascade | Set Null | Not Action| Restrict}

) Engine InnoDB;

選項敘述如下:

Ø   On Delete On Update:當發生刪除或更新動作時,依後面宣告處理。

Ø   Cascade:所有關聯的紀錄也會跟隨刪除或更新。

Ø   Set Null:將所有關聯的紀錄設定成 Null(對應欄位不可以 Not Null)

Ø   No Action:即是不處理。(預設值)(系統會禁止刪除或更新動作)

Ø   Restrict:與 No Action 相同。

12-1-3 刪除外來鍵 - AppServ

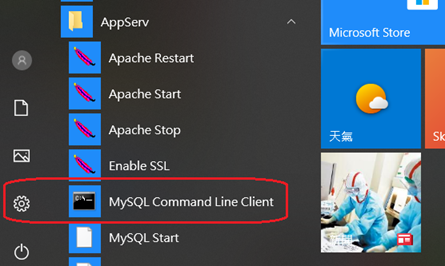

如果資料庫中表格的外來鍵沒有規劃 Cascade 功能,或設定 cascade 發生錯誤,而需刪除外來鍵重新設定時,它需要特殊動作才行MySQL 對於刪除外來鍵有所限制,須找出所該外來鍵的 "Foreign Key id",方法是:由桌面 => 開始 => 由選單中找出 AppServ => MySQL Command Line,如下圖所示。(如使用 mariadb 則由終端機進入 MySQL 交談介面操作)



進入交談式視窗後,輸入密碼 (12345678),接著如下操作,則能查出 Books Records 表外來鍵的識別碼。

Enter password: ********

Welcome to the MySQL monitor.  Commands end with ; or \g.

mysql> use course_db;

Database changed

mysql> show create table students;

....

---------------------------------------------------------------------------+

| students | CREATE TABLE `students` (

  `student_ID` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,

  `name` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,

  `class_ID` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,

  `sex` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci NOT NULL,

  `tel` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci DEFAULT NULL,

  `mailbox` varchar(40) CHARACTER SET utf8 COLLATE utf8_unicode_ci DEFAULT NULL,

  `address` varchar(60) CHARACTER SET utf8 COLLATE utf8_unicode_ci DEFAULT NULL,

  PRIMARY KEY (`student_ID`),

  KEY `class_ID` (`class_ID`),

  CONSTRAINT `students_ibfk_1` FOREIGN KEY (`class_ID`) REFERENCES `classes` (`class_ID`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_unicode_ci |

….

回到 phpMyAdmin 網頁則以 SQL 命令刪除外來鍵如下:

Alter Table students

   Drop Foreign key `students_ibfk_1`;

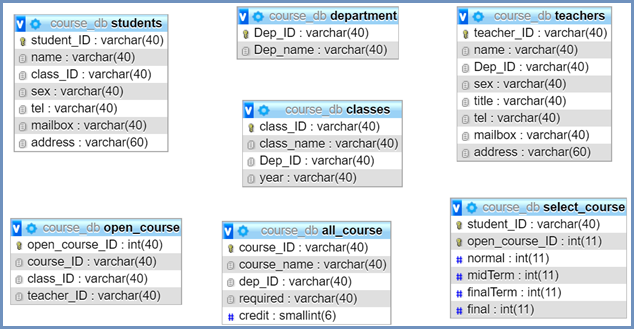

如果 course_db 沒有設定外來鍵,由 AppServ 功能選單內『設計』可觀察到各資料表之間都沒有聯繫,如下:(由網站下載 course_db.sql 的資料庫沒有建立外來鍵)

翻轉工作室:粘添壽

course_db 關聯圖
